Technische Abhängigkeiten

Um den DocumentSign-Service betreiben zu können, müssen folgende Systeme und Kommunikationsmechanismen vorhanden sein.

Service / System	Version	Anbindung	Protokoll	Standardports	Verfügbarkeit	Fehlertoleranzklasse	Bemerkung
CMI STS	>= 3.0.0	on request	https	443	Muss	Reconnect
CMI Server	>= 23.0.6	on request	http/ss	CMI Server Owin Private Port	Muss	Reconnect
MSSQL	-	on request	tcp/ip	1433	Muss	Reconnect	Entweder MSSQL oder PostgreSql
PostgreSql	-	on request	tcp/ip	5432	Muss	Reconnect	Entweder MSSQL oder PostgreSql

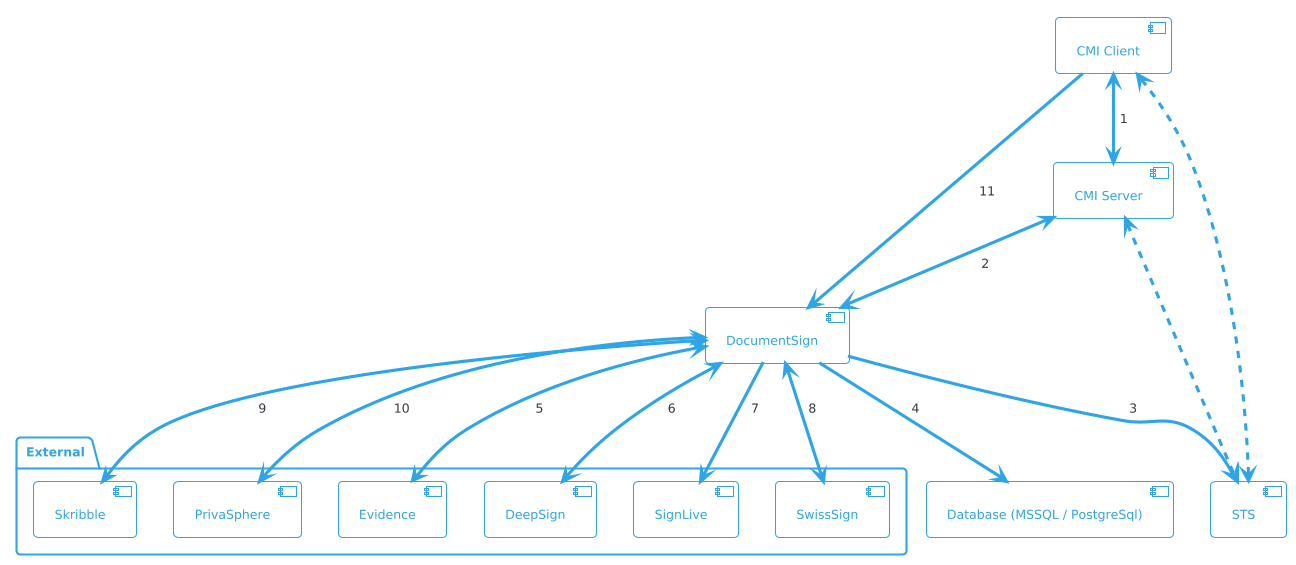

Schema

Bemerkung: Die gepunktete Linien gehören zum allgemeinen Ablauf der CMI Lösung und werden nicht genauer beschrieben

Nummer	Beschreibung
1	Beim Signieren im Client wird der Signatur-Request zuerst zum CMI Server übermittelt. Hier findet keine direkte Kommunikation mit dem DocumentSign-Service statt.
2	Der CMI Server leitet die Signaturanfrage zum DocumentSign-Service weiter. Die Antwort wird wiederum am CMI Client weitergeleitet.
3	Der DocumentSign-Service bezieht ein Security-Token aus dem STS.
4	Daten vom DocumentSign-Service werden in der Datenbank gespeichert.
5	Mit Evidence findet eine bidirektionale Kommunikation statt. Der DocumentSign-Service signiert das Dokument bei Evidence. Evidence ruft wiederum nach der Signatur die Callback-URL auf, welche auf den DocumentSign-Service zeigt.
6	Mit DeepSign findet eine bidirektionale Kommunikation statt. Der DocumentSign-Service signiert das Dokument bei DeepSign. DeepSign ruft wiederum nach der Signatur die Callback-URL auf, welche auf den DocumentSign-Service zeigt.
7	Bei SignLive ist es nur eine unidirektionale Verbindung vom DocumentSign-Service zu SignLive. Die Spezialität hier ist beim Punkt 11 beschrieben.
8	Mit SwissSign findet eine bidirektionale Kommunikation statt. Der DocumentSign-Service signiert das Dokument bei SwissSign. SwissSign ruft wiederum nach der Signatur die Callback-URL auf, welche auf den DocumentSign-Service zeigt.
9	Mit Skribble findet eine bidirektionale Kommunikation statt. Der DocumentSign-Service signiert das Dokument bei Skribble. Skribble ruft wiederum nach der Signatur die Callback-URL auf, welche auf den DocumentSign-Service zeigt.
10	Mit PrivaSphere findet eine bidirektionale Kommunikation statt. Der DocumentSign-Service signiert das Dokument bei PrivaSphere. PrivaSphere ruft wiederum nach der Signatur die Callback-URL auf, welche auf den DocumentSign-Service zeigt.
11	Wird bei SignLive der Viewer zum Signieren verwendet, so wird nach dem Signieren im Browser die Callback-URL vom DocumentSign-Service aufgerufen.
